附著力是指兩種不同物質(zhì)接觸部分的相互吸引力，達(dá)克羅涂層附著力是指涂層或漆膜與基底之間結(jié)合的牢固程度。附著力是涂料的重要指標(biāo)，漆膜的牢固附著是達(dá)克羅涂料實(shí)現(xiàn)基體材料保護(hù)的重要基礎(chǔ)。漆膜的附著力除了取決于所選用的涂料基料外，還與底材的表面預(yù)處理、施工方式以及涂膜的保養(yǎng)有十分重要的關(guān)系，例如，在潮濕、有銹蝕、有油脂的金屬表面涂裝，附著力就差。因此漆膜附著力的測定受到涂料、涂裝、防腐等行業(yè)的廣泛關(guān)注。
目前涂層附著力測試的方法主要有劃圈法附著力測試法、劃格法附著力測試法和拉開法附著力測試法。三種測試方法各有其特點(diǎn)和適應(yīng)性。
方法簡介：采用尖角唱針穿透至底材，施以一定荷重，在以一定的回轉(zhuǎn)直徑劃圈的同時勻速運(yùn)動，根據(jù)劃圈對漆膜的破壞面積來對附著力結(jié)果進(jìn)行評價。
常用標(biāo)準(zhǔn)：GB/T 1720-1979
評級方法：劃圈附著力共分為7個等級，按順序檢查各部位漆膜的完好程度。從1級至7級附著力依次降低，7級最差。
方法特點(diǎn)：此法適用于各種單一涂層附著力的測定，是一種間接測定的方法，得到的不是單純的附著力，還包括涂層的變形和破壞時的抵抗力，但是操作簡單快捷。
方法簡介：采用切割刀具，以直角網(wǎng)格圖形切割涂層穿透至底材，來評定涂層從底材上脫離的抗性的一種試驗(yàn)方法，其結(jié)果評價方法通過涂層脫落面積來評定，切割的間距取決于涂層厚度和底材類型。
常用標(biāo)準(zhǔn)：GB/T 9286-1998，ISO 2409-2013

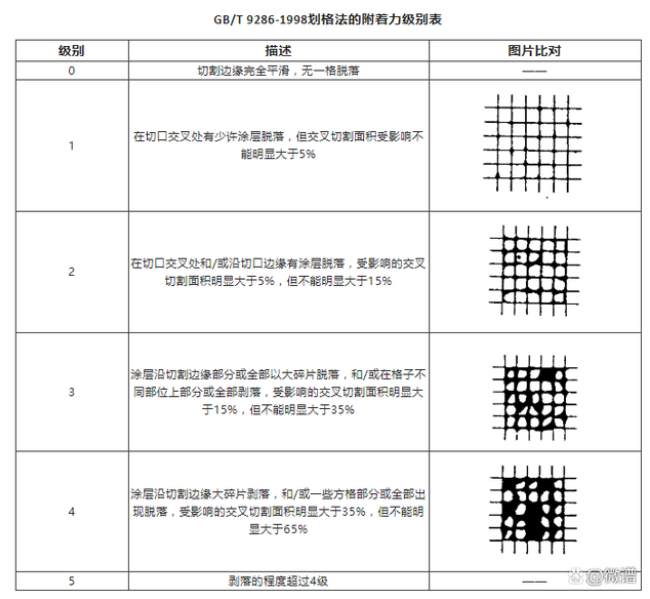

評級方法：在良好照明的環(huán)境下，目視檢查測試面涂層的脫落情況。附著力共分6個等級，從0級到5級涂層附著力依次遞減，5級最差。GB/T 9286-1998劃格法的附著力級別見下表。
方法特點(diǎn)：劃格法適用于測量厚度小于250mm的涂層，也可用于多涂層的測定，但由于不易判斷是涂層與底材之間的附著力還是涂層之間的附著力，因此多用于單涂層的測定。劃格法也屬于間接測試法，操作簡單，應(yīng)用較廣。
方法簡介：拉開法附著力是在指定的速度下，在試樣的膠結(jié)面上施加垂直、均勻的拉力，來測定涂層之間或涂層與底材之間的附著力破壞所需要的力，通常以測得的單位面積的拉力大小來表示附著力。
方法簡介：拉開法附著力是在指定的速度下，在試樣的膠結(jié)面上施加垂直、均勻的拉力，來測定涂層之間或涂層與底材之間的附著力破壞所需要的力，通常以測得的單位面積的拉力大小來表示附著力。
常用標(biāo)準(zhǔn)：GB/T 5210-2006，ISO 4624-2016
評級方法：拉開法附著力以破壞強(qiáng)度和破壞性質(zhì)來表示，破壞強(qiáng)度以試樣被拉開時的負(fù)荷與試柱面積的比值來表示，以MPa計(jì)。破壞性質(zhì)通過目測破壞表面來確定，以下為破壞類型。
A——底材的內(nèi)聚力破壞；
A/B——第一道涂層與底材間的附著破壞；
B——第一道涂層的內(nèi)聚破壞；
B/C——第一道涂層與第二道涂層間的附著破壞；
n——復(fù)合涂層的第n道涂層的內(nèi)聚破壞；
n/m——復(fù)合涂層的第n道涂層與第m道涂層間的附著破壞；
-/Y——最后一道涂層與膠黏劑間的附著破壞；
Y——膠黏劑的內(nèi)聚破壞；
Y/Z——膠黏劑與試柱間的膠結(jié)破壞。
方法特點(diǎn)：拉開法附著力適用于較厚涂層，單涂層和多涂層體系，測定涂層之間的附著力時，可優(yōu)先選用該方法。拉開法屬于直接測定法，能用數(shù)值表示涂層附著力，可用于研究涂料配方是否合理及全面評價涂層整體附著效果。此法較為復(fù)雜，且須等膠黏劑完全固化后才能進(jìn)行試驗(yàn)。
